XD-120真空泵

   随州亿丰泵业有限公司最新研制的单级多旋片式真空泵XD-120，具有结构简单轻巧、真空度高、抽气量大、适用范围广、使用寿命长、维修方便、可抽吸或压缩空气或性质类似于空气的其他气体、亦可抽吸含微尘气体等。因此，广泛应用于化工、轻工、医疗、石油、制药、纺织等行业，亦可用于科研机构、大专及工矿企业等做科研用。随着农村新能源的开发，尤其适用于沼气车的使用，完成从沼气池中抽吸沼渣后并集中排放。亦可用于喷灌车。但该泵不可抽吸含有酸喊等腐蚀性化学物质的气体，以及对人体有害的气体，也不能当水泵用。

二、工作原理

 如图1所示，该泵由泵体、端盖、转子、旋片、轴承、皮带轮、拨叉、离合爪、滑动爪、离合操作杆、油气分离器、连通管、四通阀等组成。转子中心偏置于泵体中心，且也泵体相切。两端由轴承定位，由皮带轮带动旋转，同时旋片亦随着转子的旋转靠离心力从转子体中滑出，或被泵壳推回，因此其顶端始终与泵体内腔壁接触，使泵体、端盖、转子、旋片共同组成一个密闭的空间。四片旋片和转子体将泵腔分为ABCD四个小腔。当泵开始工作时，转子按图中箭头所示方向旋转。以A空间为例，随着前面旋片从进气口滑过，密闭A小腔的体积逐渐增大，空间气体密度逐渐减少，压力降低迫使容器内的气体通过吸气口进入泵腔补充压力，达到吸气的目的。随着后面旋片转过吸气口，A小腔吸气结束。随着转子的继续旋转，小腔的体积逐渐减少，腔内的气体逐渐被压缩，压力逐渐增大，当旋片滑过排气口后，压缩气体从排气口排出。其余小腔重复前面的动作。转子不断地旋转，气体则连续不断地从进气口吸入后排出气口排出。从而使气体源源不断地从容器内吸出，达到形成真空的目的。排出的油气混合气体从泵排气口进入油气分离器除油后，从连通管进入四通阀后排出。当管路连接一定时，旋转四通阀把手，可改变系统进排气口位置，从而可将吸气变为压缩气体。

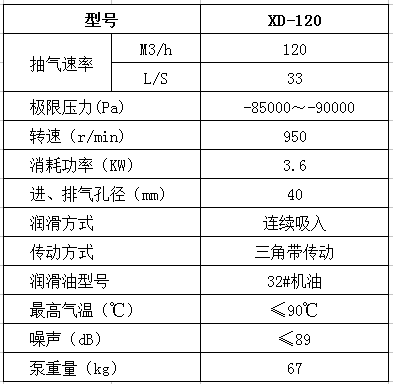

三、性能参数

四、安装调试

1、用户在收到真空泵后，必须检查包装是否完整，开箱后检查货物是否属实，有无损坏生锈等现象，用手转动泵皮带轮，应轻松灵活，无碰撞感觉。

2、本产品应安装在环境清洁、通风良好、平整宽敞、光线充足、干燥少尘的地方，使泵不受雨淋、日晒及水源。

3、三角带轮及皮带必须有防护罩罩住。

4、电动机必须接地线和过载保护。

5、电动机开关及电线均应确保安全。

6、开车前应先用检查泵的转动是否灵活，再用点动的方法检查电动机的转向是否正确并调整为正确转向（正常安装的泵，从皮带轮端看为顺时针方向旋转。）检查润滑油是否足够、皮带是否松动、护罩是否牢固。

7、开车运转后，倾听一下有无异常声音，并在运转过程中随时检查泵的声音是否正常，泵的温度升高是否正常。

8、停车时，要先关闭进气口的阀门，以避免返气造成转子反转而使泵受伤，然后关闭电动机。

五、维修保养

1、真空泵应经常保持清洁，泵上不得放置其他物件。

2、经常注意皮带松紧是否合适，每半年需调整一次。

3、应经常检查油质是否正常，若已乳化则必须更换新油。

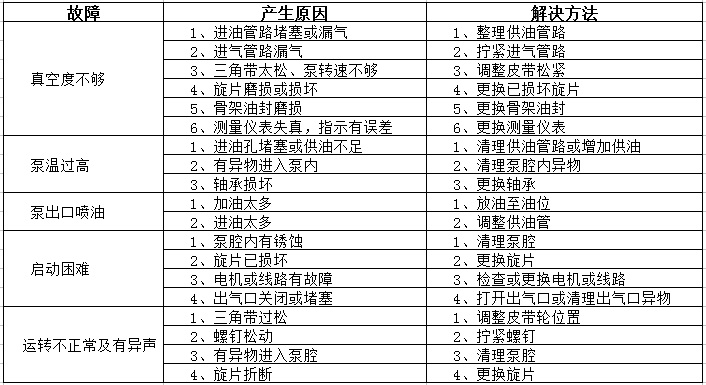

六、故障及解决方法

   当泵产生故障影响使用时，可参照下列方法解决或咨询生产厂家解决：

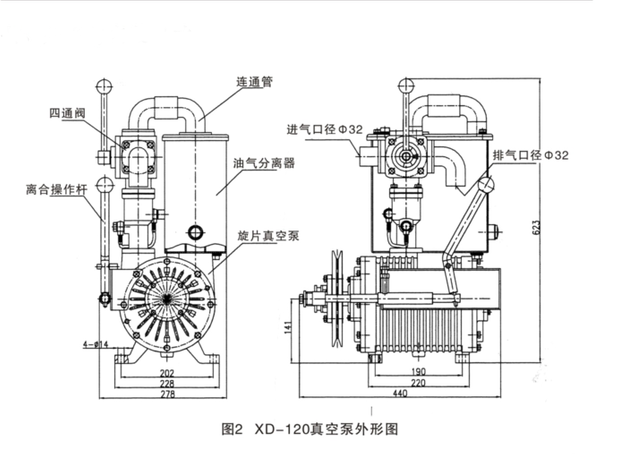

七、外形与安装尺寸
